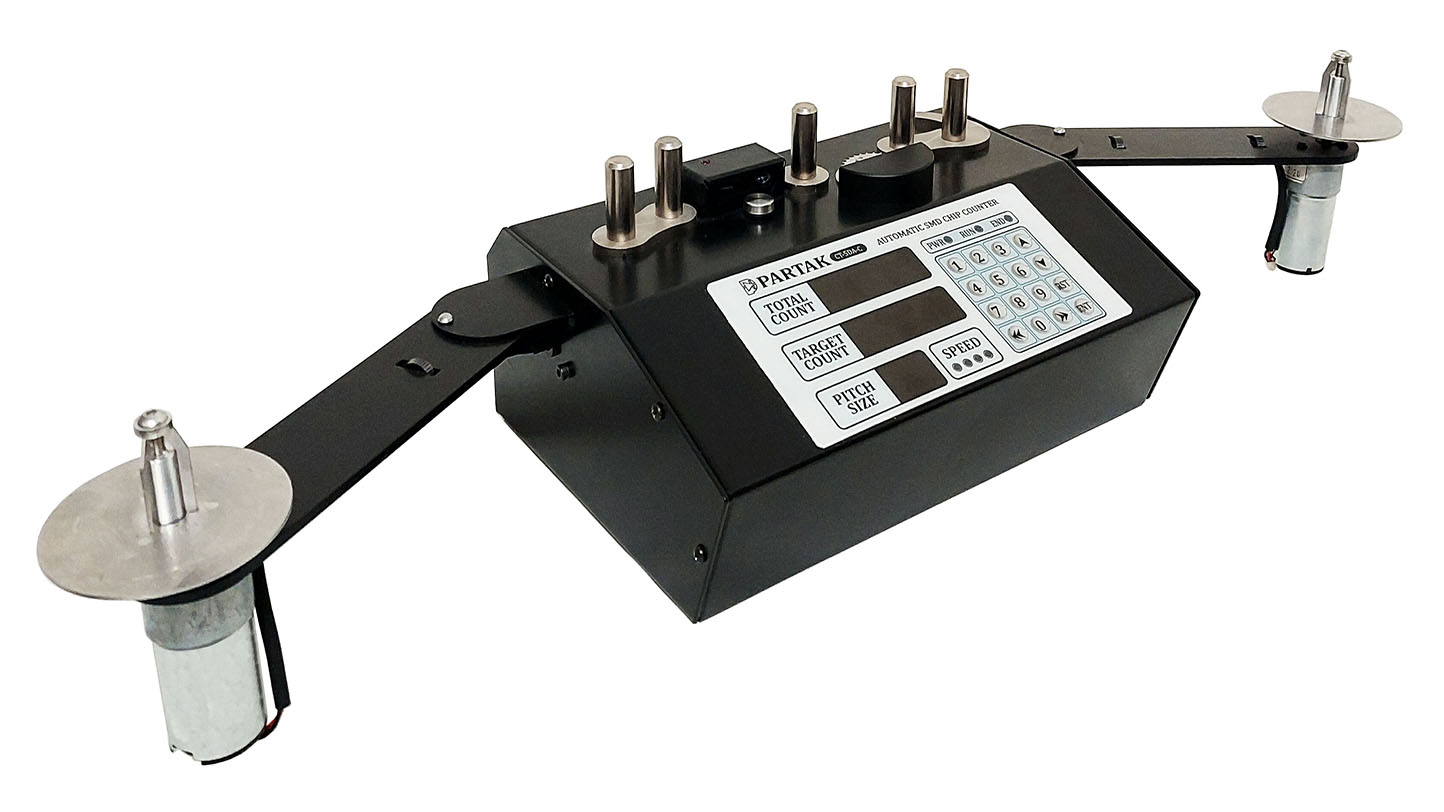

شمارنده اتوماتیک قطعات SMD

از این دستگاه جهت شمارش اتوماتیک کلیه قطعات SMD که بصورت نواری هستند، استفاده میشود. دستگاه مجهز به دو عدد گیربکس موتور الکتریکی بوده که با وارد کردن تعداد مورد نیاز شمارش، به چرخش در آمده و در عدد مورد نظر می ایستد. اصول کارکرد دستگاه بر اساس چرخدنده تعبیه شده بر روی دستگاه و قرارگیری هر دنده ی آن داخل سوراخ های حاشیه نوار میباشد. با چرخش موتور الکتریکی طبق فرمان و حرکت نوار و در نتیجه چرخش چرخدنده، انکودر داخل دستگاه تعداد دوران چرخدنده که متناسب با تعداد سوراخ های عبوری نوار میباشد را شمارش کرده و با تقسیم آن به عدد PITCH SIZE ، تعداد دقیق قطعات به دست می آید. عدد PITCH SIZE همواره ضریبی از هر قطعه میباشد. برای قطعات ریز نظیر پکیج 0402 عدد PITCH SIZE برابر با 0.5 و سایر قطعات درشت تر مضرب صحیحی از هر قطعه است.

مشخصات

شمارش تمامی قطعات SMD نواری اعم از خازن، مقاومت، آی سی، کریستال و ...
امکان شمارش تمامی سایزها بر اساس تعیین PITCH SIZE مربوط به هر نوار
حداکثر تعداد قابل شمارش 99999
کاربری آسان، دقت و سرعت بالا و بدون خطا
استفاده از دو عدد گیربکس موتور جهت چرخش دو دیسک دستگاه
امکان چرخش موتورها در جهت راستگرد و چپگرد
امکان شمارش در دو سرعت بالا و پایین
شمارش قطعات تا تعداد مورد نیاز
مجهز به سنسور جهت تشخیص انتهای نوار و توقف چرخش موتور
مصرف برق 220V/20W
ابعاد دستگاه در حالت جمع شده 45 X 30 X 15 سانتی متر
وزن دستگاه 7 کیلوگرم
بدنه مستحکم و تماما فلزی
دارای 1 سال ضمانت و 5 سال خدمات پس از فروش
